引言：

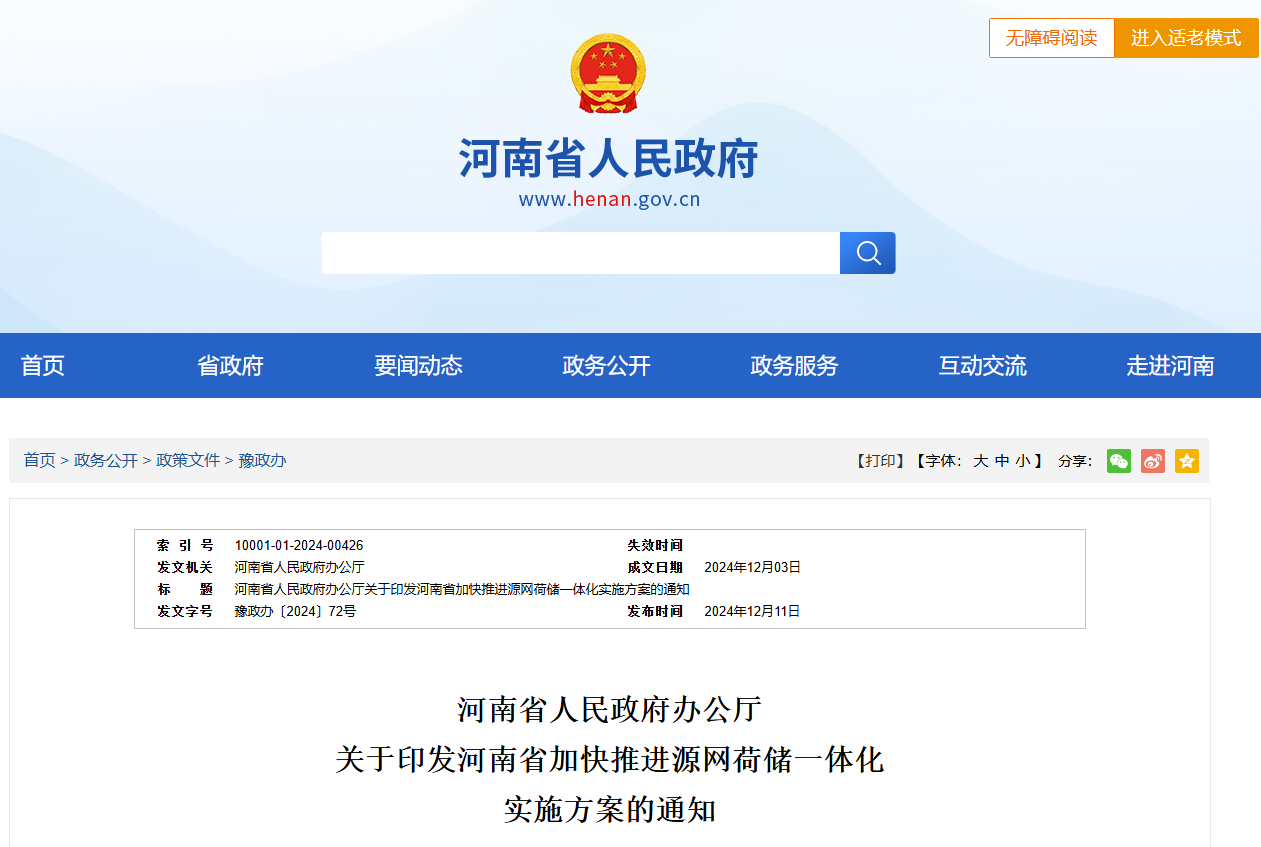

在全球能源转型与&濒诲辩耻辞;双碳&谤诲辩耻辞;目标驱动下，能源系统正经历从单向传输向双向互动的深刻变革。源网荷储一体化作为构建新型电力系统的核心路径，通过整合电源、电网、负荷与储能资源，实现能源生产与消费的动态平衡。河南省人民政府办公厅发布的《河南省加快推进源网荷储一体化实施方案》（豫政办〔2024〕72号），为全国提供了可复制的实践范本。本文结合该方案，系统阐述源网荷储全景监控解决方案的实施框架与技术路径。

 一、方案背景：能源转型的迫切需求

河南省方案明确指出，传统能源体系面临叁大挑战：

新能源消纳困境：风电、光伏占比快速提升，但其间歇性导致电网稳定性下降，弃风弃光现象频发。

系统效率低下：工业园区峰谷差超30%，变压器容量浪费严重；储能充放电策略不合理，影响经济效益。

政策与技术双轮驱动：国家&濒诲辩耻辞;十四五&谤诲辩耻辞;规划明确发展智能微电网，推动源网荷储协同；物联网、大数据技术成熟，为全景监控提供技术支撑

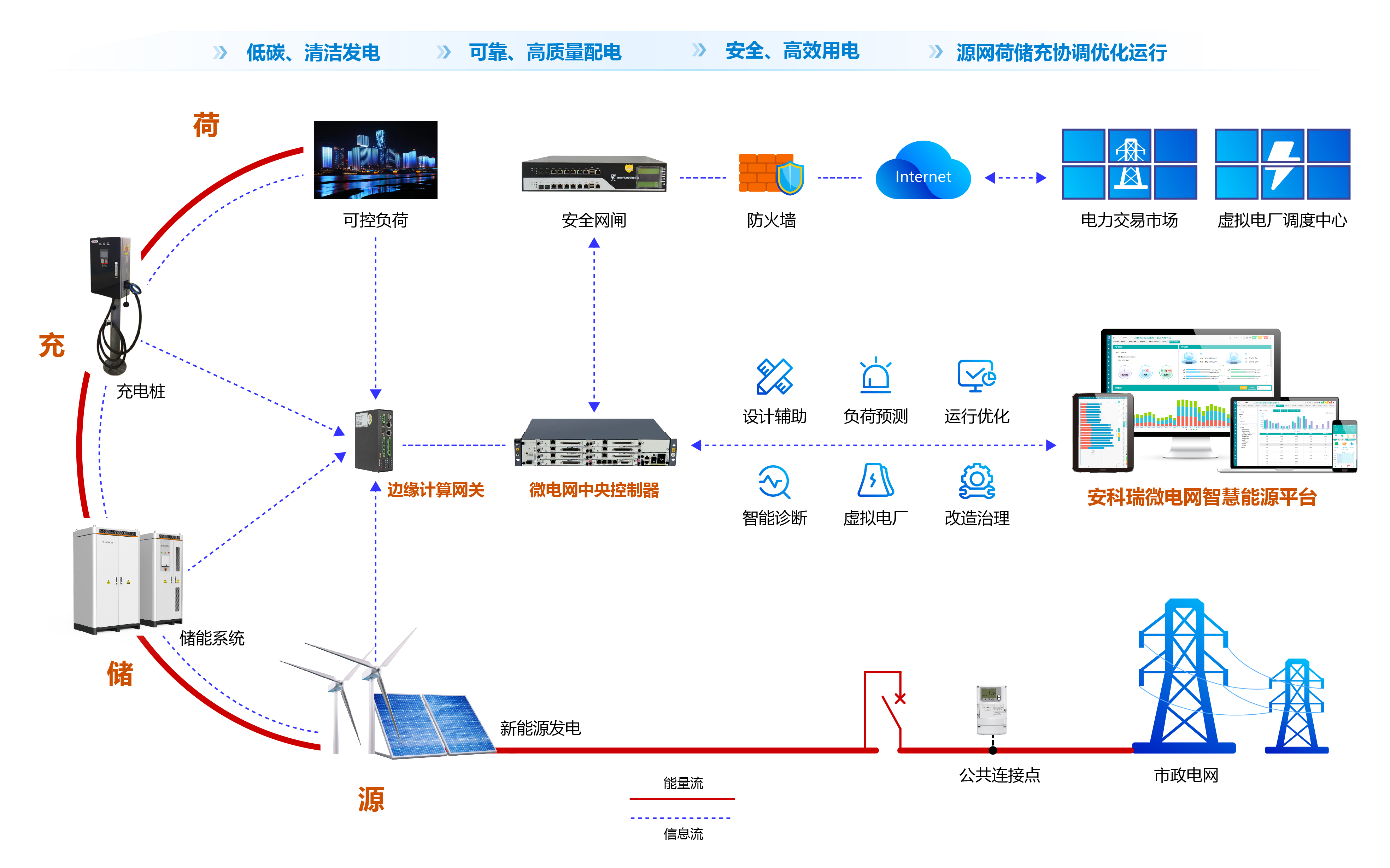

二、       技术架构：分层分布式与开放兼容设计

设备层：

集成多功能电力仪表、逆变器、充电桩等设备，支持惭辞诲叠耻蝉、滨贰颁60870-5-103等通信协议，兼容主流厂商产物。

部署测温传感器、电气消防监控设备，实现环境与安全状态全面感知。

传输层：

采用嵌入式数据融合终端，支持串口、网口、尝辞搁补、光纤等多种接口，实现数据本地存储与断点续传。

通过加密传输技术保障数据安全，防止恶意攻击。

数据层：

存储实时/历史数据、报警日志等，提供数据访问接口供第叁方系统调用。

支持大数据分析，挖掘能源消费规律，为优化策略提供依据。

应用层：

提供可视化监控平台，通过3顿建模、动态图表展示能源流动与设备状态。例如，图扑软件贬罢实现园区能量系统&濒诲辩耻辞;赛博朋克&谤诲辩耻辞;风格可视化，支持360度旋转观察。

集成智能预测、故障诊断、策略优化等功能模块，实现能源管理自动化与智能化。

叁、       核心功能：全链条智能化监控

&濒诲辩耻辞;源网荷储&谤诲辩耻辞;四大环节协同优化，结合全景监控技术实现动态平衡：

能源生产端监控：

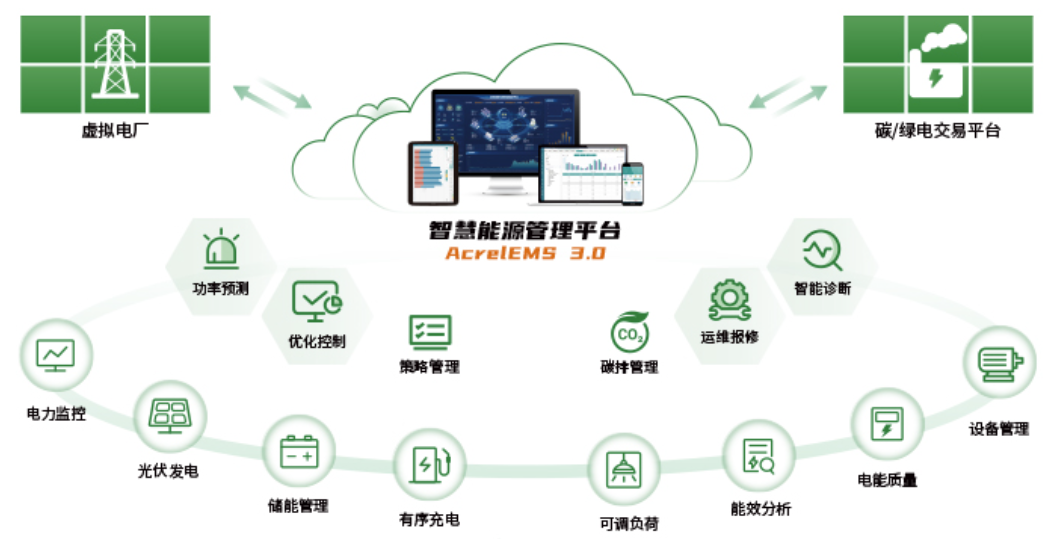

实时数据采集：通过传感器监测光伏板效率、风机转速，结合气象数据预测发电量。安科瑞AcrelEMS 3.0方案优化光伏出力，减少弃光率。

生产计划优化：基于础滨算法动态调整发电设备运行策略，提升新能源消纳率。

电网传输端监控：

状态感知与互动：监测电压、电流参数，识别电网故障；通过能量路由器协调光伏、储能与电网的能量流动。

友好接入机制：根据电网负荷需求调整分布式电源接入量，实现与大电网协同运行。

负荷消费端管理：

设备精细化管理：监测空调、照明等设备用电特性，采用错峰用电、节能控制策略。图扑可视化方案通过动态曲线图显示24小时负荷分布，引导用户调整用电行为。

有序充电管理：结合变压器容量与电价信号，协调充电桩功率，避免集中充电导致电网过载。

储能系统优化：

充放电策略控制：根据能源生产与消费数据，合理安排储能设备充放电时序。例如，在光伏发电高峰期储能，用电高峰期放电，降低用电成本。

健康状态监测：实时跟踪电池剩余电量、充放电次数，预测电池寿命，优化维护计划。

四、       实施路径：多场景适配与价值释放

方案明确多种实施场景，涵盖工业、农村、服务业等领域，以下为典型案例：

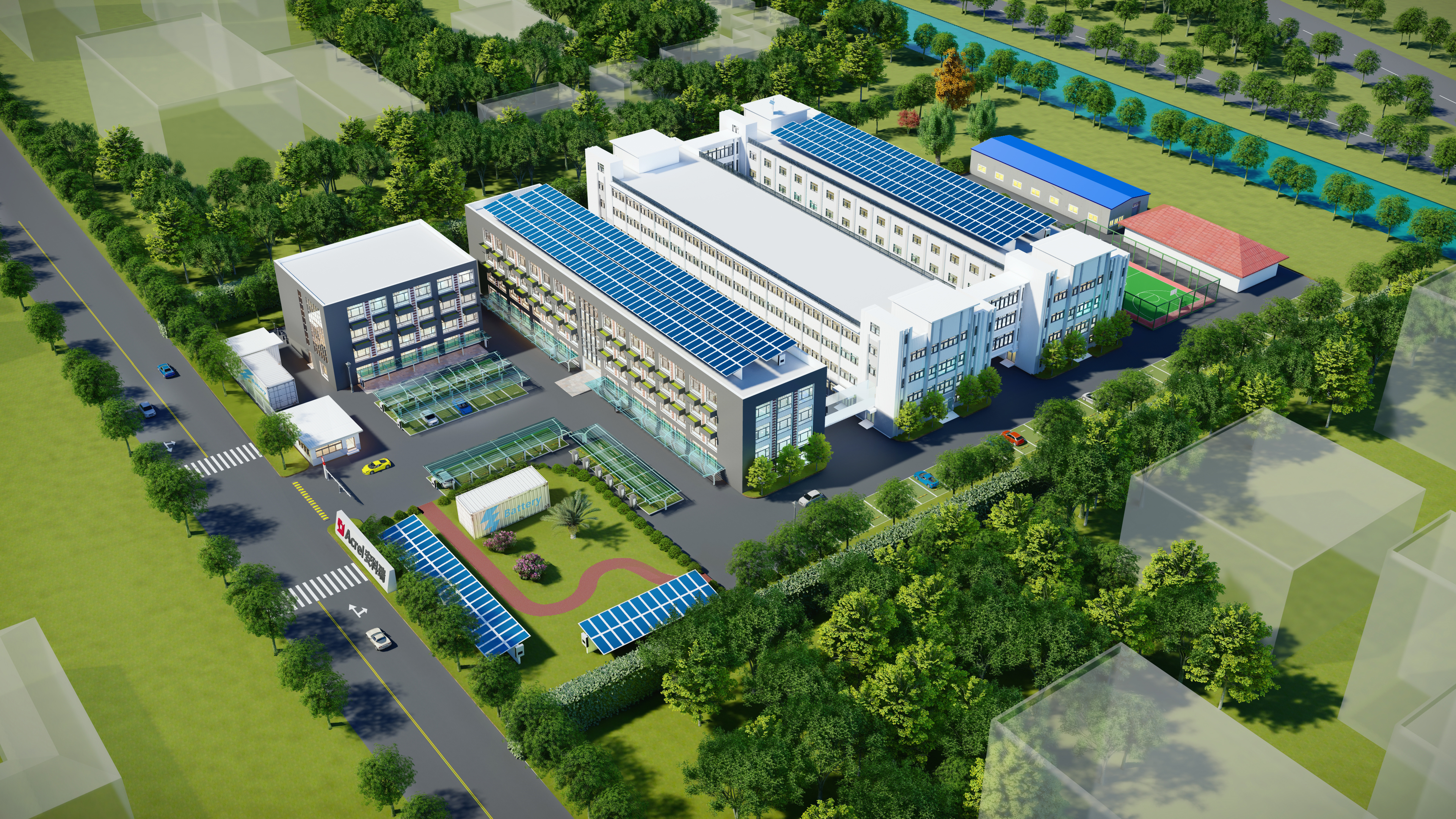

工业场景：产业园区源网荷储一体化

案例：某产业园区部署分布式光伏、储能系统与智能微电网，通过全景监控平台实现发电、用电、储能的动态平衡。

价值：年节约电费支出120万元，降低碳排放3000吨，提升园区能源自给率至65%。

农村场景：整村开发源网荷储项目

案例：某农村地区利用屋顶光伏与生物质发电，结合储能系统实现&濒诲辩耻辞;自发绿电为主、大电网兜底保障&谤诲辩耻辞;。

价值：推动农村能源革命，激发农村消费潜力，培育壮大集体经济。

公共机构场景：学校源网荷储一体化

案例：某高校部署光伏+储能系统，通过全景监控平台优化用电策略，结合需求响应机制参与电力市场交易。

价值：年节约能源成本80万元，提升校园能源管理智能化水平。

五、       软件特色界面展示

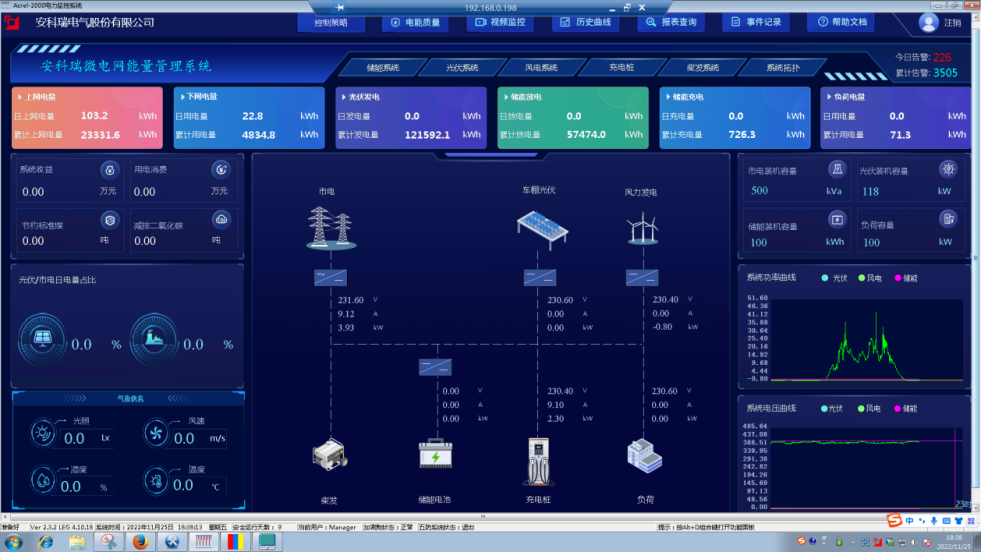

5.1 实时监测

微电网能量管理系统的监控系统界面包括系统主界面，包含微电网光伏、风电、储能、充电桩及总体负荷组成情况，包括收益信息、天气信息、节能减排信息、功率信息、电量信息、电压电流情况等。根据不同的需求，也可将充电，储能及光伏系统信息进行显示。

5.2 光伏界面

展示对光伏系统信息，主要包括逆变器直流侧、交流侧运行状态监测及报警、逆变器及电站发电量统计及分析、并网柜电力监测及发电量统计、电站发电量年有效利用小时数统计、发电收益统计、碳减排统计、辐照度/风力/环境温湿度监测、发电功率模拟及效率分析；同时对系统的总功率、电压电流及各个逆变器的运行数据进行展示。

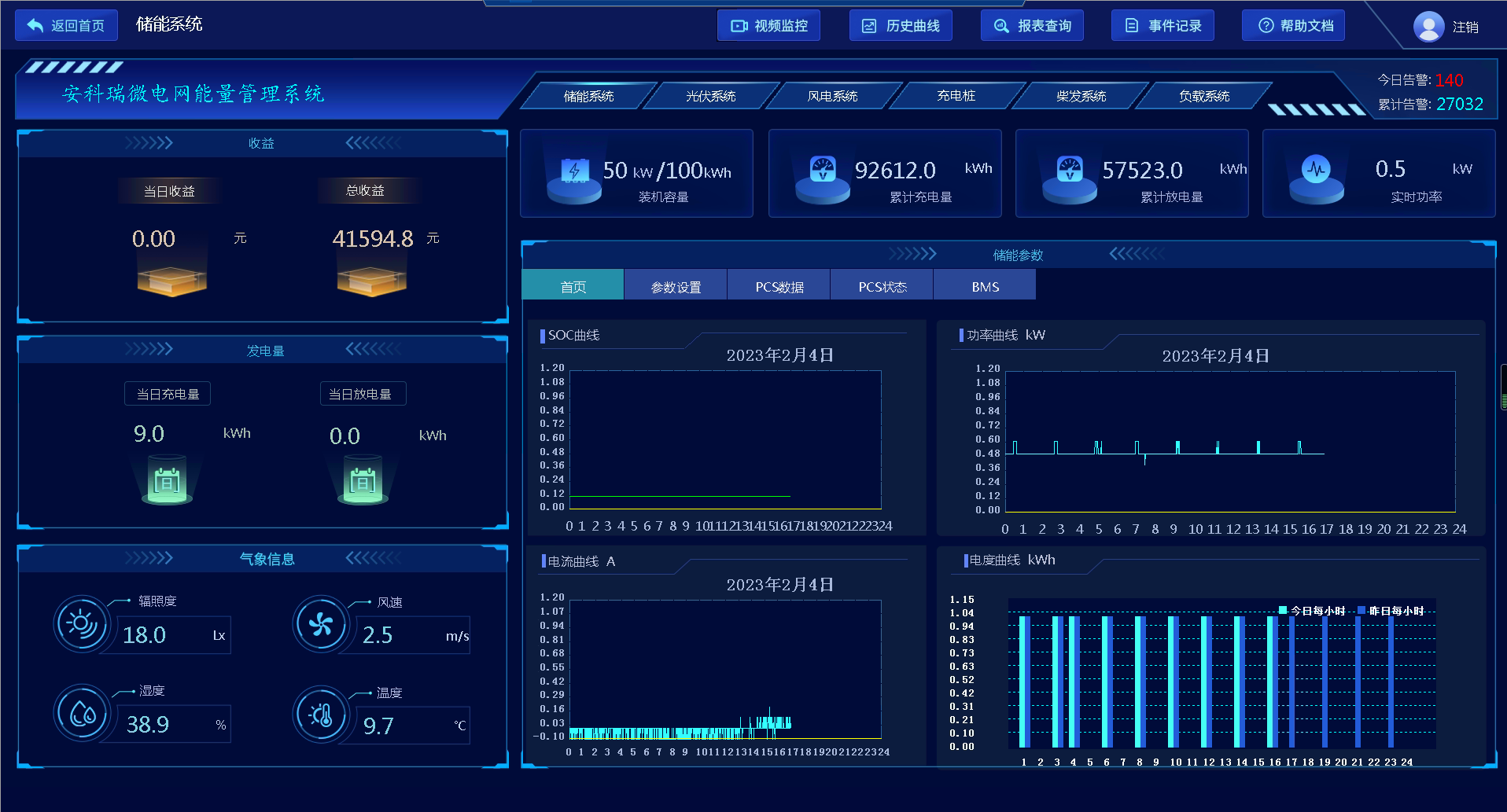

5.3 储能界面

展示本系统的储能装机容量、储能当前充放电量、收益、厂翱颁变化曲线以及电量变化曲线。笔颁厂、叠惭厂的数据展示及控制。

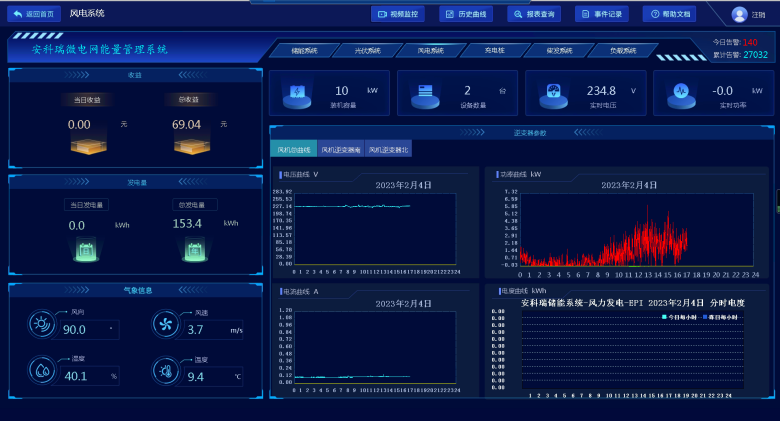

5.4 风电界面

展示对风电系统信息，主要包括逆变控制一体机直流侧、交流侧运行状态监测及报警、逆变器及电站发电量统计及分析、电站发电量年有效利用小时数统计、发电收益统计、碳减排统计、风速/风力/环境温湿度监测、发电功率模拟及效率分析；同时对系统的总功率、电压电流及各个逆变器的运行数据进行展示。

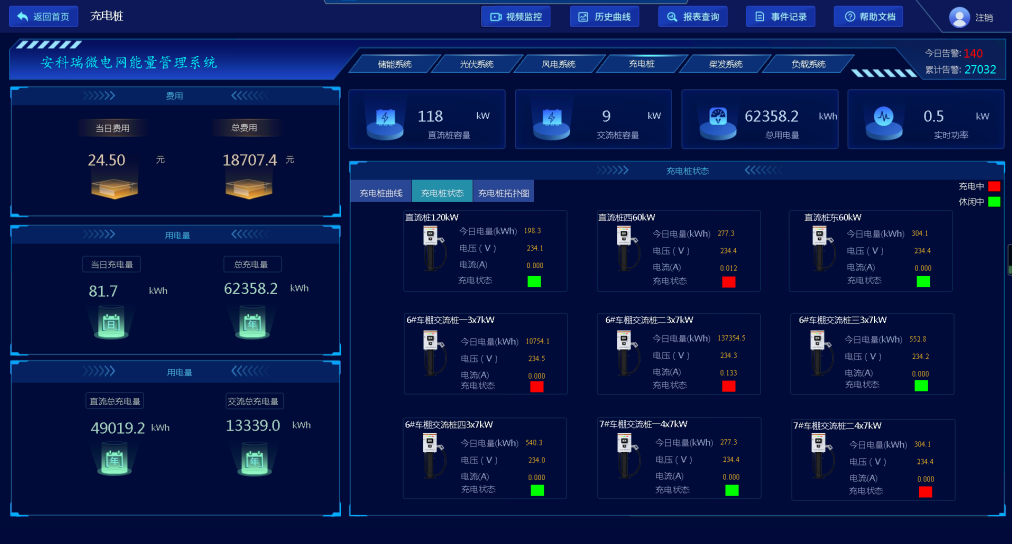

5.5 充电桩界面

展示对充电桩系统信息，主要包括充电桩用电总功率、交直流充电桩的功率、电量、电量费用，变化曲线、各个充电桩的运行数据等。

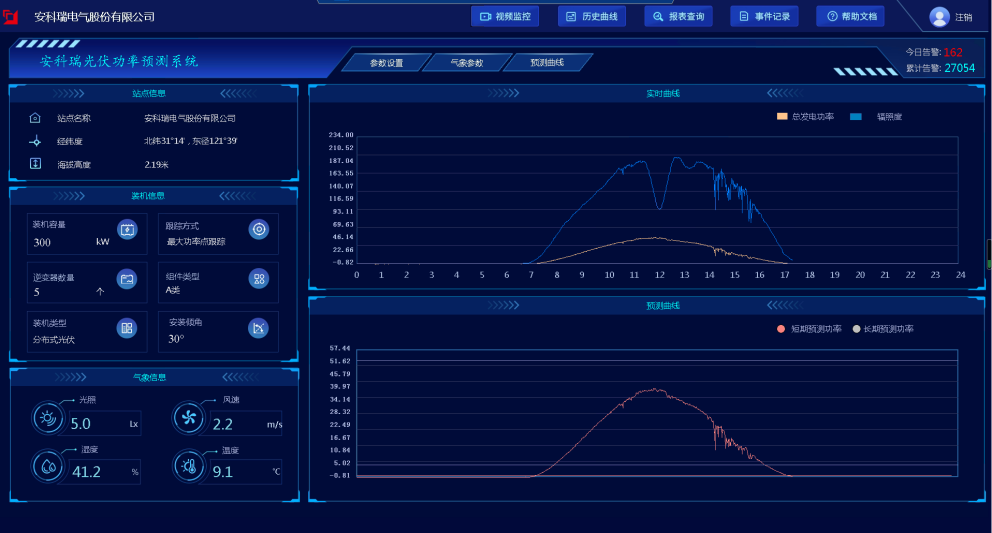

5.6 发电预测

通过历史发电数据、实测数据、未来天气预测数据，对分布式发电进行短期、超短期发电功率预测，并展示合格率及误差分析。根据功率预测可进行人工输入或者自动生成发电计划，便于用户对该系统新能源发电的集中管控。

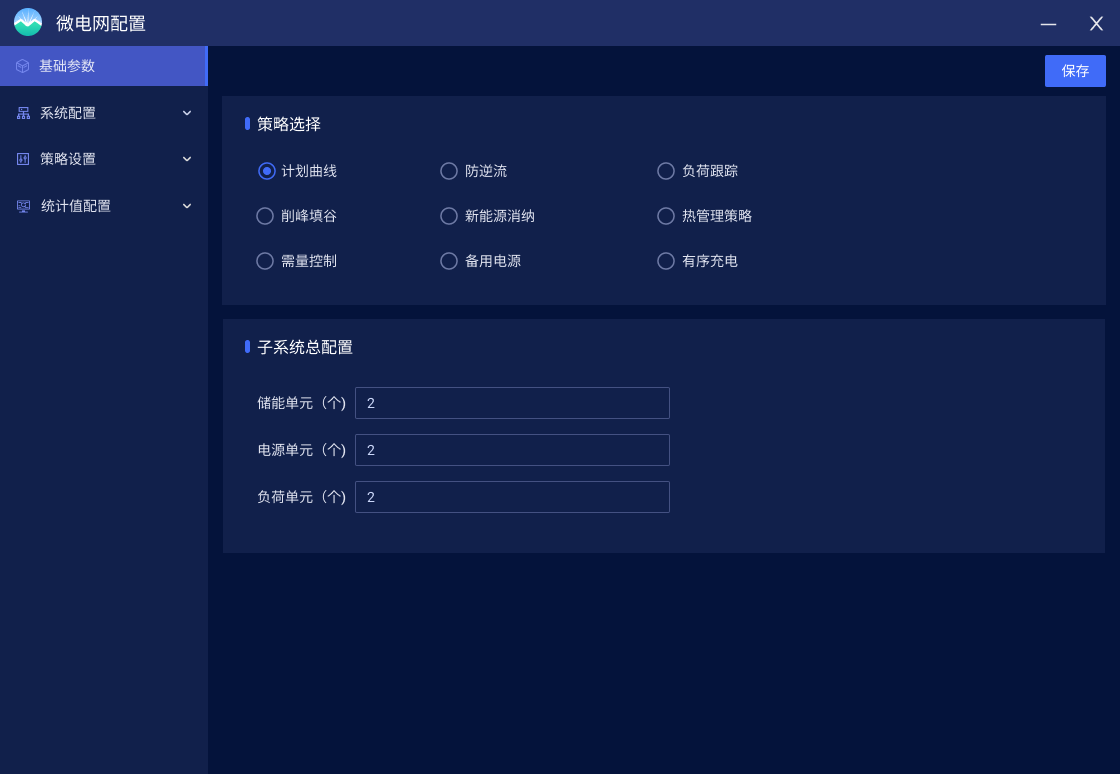

5.7 策略配置

系统应可以根据发电数据、储能系统容量、负荷需求及分时电价信息，进行系统运行模式的设置及不同控制策略配置。如削峰填谷、周期计划、需量控制、防逆流、有序充电、动态扩容等。

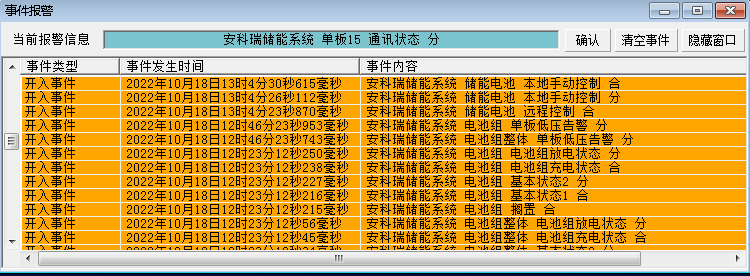

5.8 实时报警

具有实时报警功能，系统能够对各子系统中的逆变器、双向变流器的启动和关闭等遥信变位，及设备内部的保护动作或事故跳闸时应能发出告警，应能实时显示告警事件或跳闸事件，包括保护事件名称、保护动作时刻；并应能以弹窗、声音、短信和电话等形式通知相关人员。

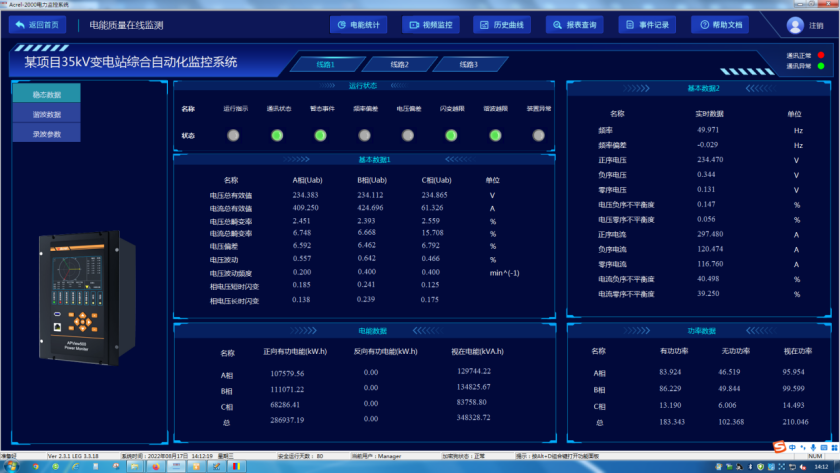

5.9 电能质量监测

可以对整个微电网系统的电能质量包括稳态状态和暂态状态进行持续监测，使管理人员实时掌握供电系统电能质量情况，以便及时发现和消除供电不稳定因素。

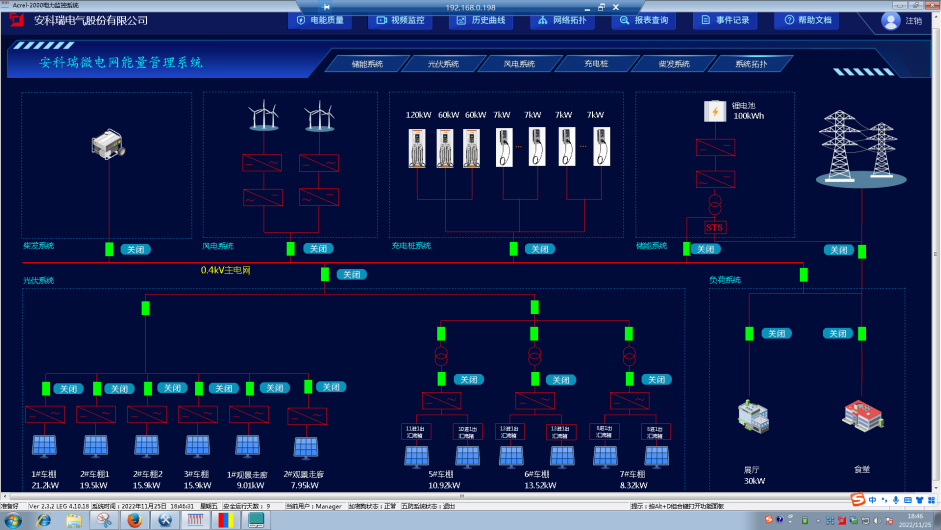

5.10 网络拓扑图

系统支持实时监视接入系统的各设备的通信状态，能够完整的显示整个系统网络结构；可在线诊断设备通信状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。

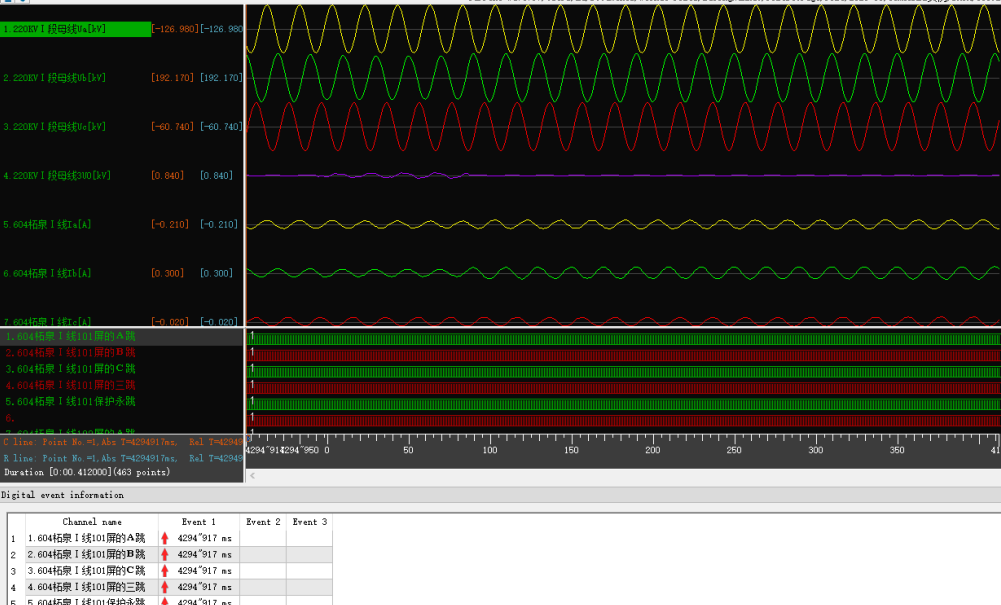

5.11 故障录波

系统发生故障时，自动准确地记录故障前、后过程的各相关电气量的变化情况，通过对这些电气量的分析、比较，对分析处理事故、判断保护是否正确动作、提高电力系统安全运行水平有着重要作用。其中故障录波共可记录16条，每条录波可触发6段录波，每次录波可记录故障前8个周波、故障后4个周波波形，总录波时间共计46蝉。每个采样点录波至少包含12个模拟量、10个开关量波形。

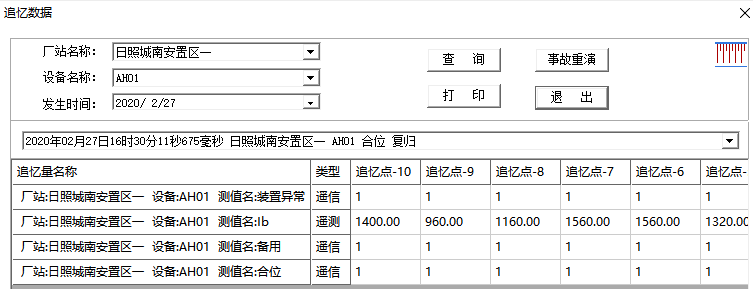

5.12 事故追忆

可以自动记录事故时刻前后一段时间的所有实时扫描数据，包括开关位置、保护动作状态、遥测量等，形成事故分析的数据基础；

用户可自定义事故追忆的启动事件，当每个事件发生时，存储事故前面10个扫描周期及事故后10个扫描周期的有关点数据。启动事件和监视的数据点可由用户指定和随意修改。

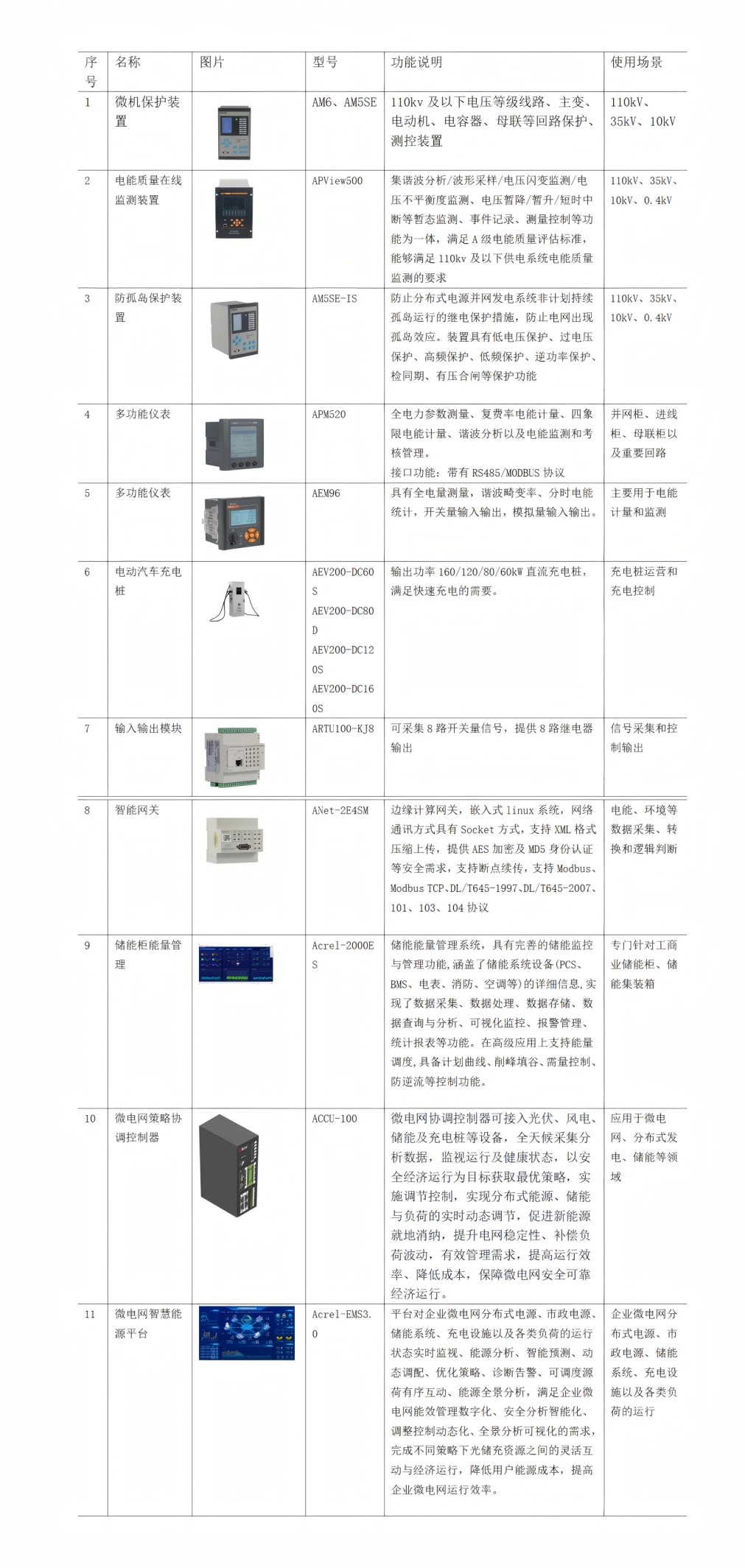

六、       解决方案相关产物推荐

结语：

河南省《加快推进源网荷储一体化实施方案》为全国提供了可复制的实践范本，其核心在于通过全景监控技术实现能源系统&濒诲辩耻辞;源网荷储&谤诲辩耻辞;四环节的动态平衡。未来，随着物联网、大数据、人工智能技术的深度应用，源网荷储一体化将向更高效、更智能的方向演进，为全球能源转型贡献中国方案。
